ChainMaster D8plus StageOperator

D8plus-Kettenzüge der StageOperator-Serie CM-850 von Chainmaster: Bilanz nach einem Jahr im Einsatz.



Die D8plus-StageOperator-Serie CM-850 wurde für den sicheren Einrichtbetrieb von Kettenzügen entsprechend D8plus SQ P2 in Direktsteuerung oder Schützensteuerung entwickelt und erstmalig dem Publikum auf der Prolight + Sound 2016 vorgestellt.

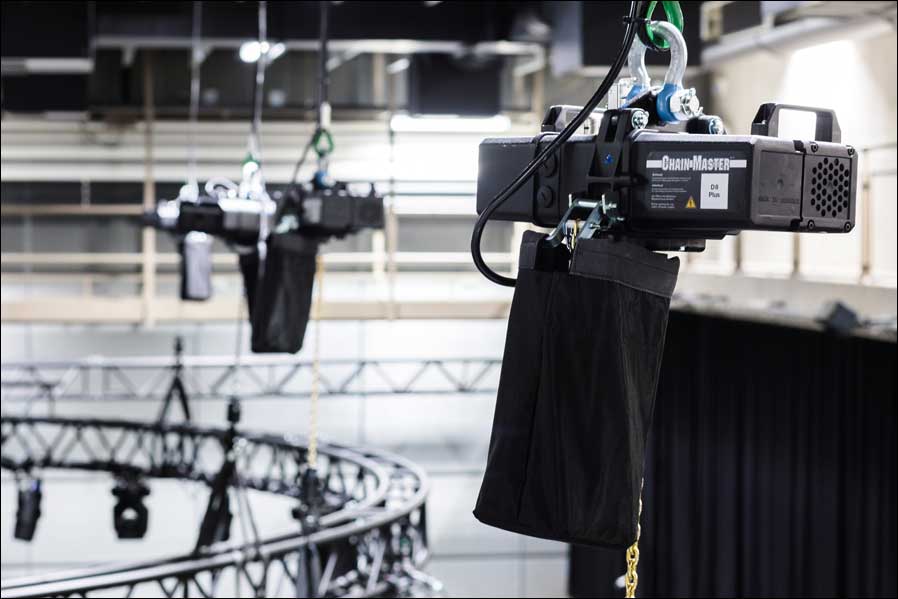

Im Konzerthaus Effenar in Eindhofen arbeiten 52 D8plus-Kettenzüge.



Ob im mobilen Einsatz oder bei Festinstallationen - der D8plus-StageOperator bietet aufgrund seiner intuitiven Software und dem integrierten Touchscreen einen hohen Bedienkomfort. Die Einbindung von Lastmesszellen gewährleistet einen sicheren Betrieb entsprechend der SQ P2.

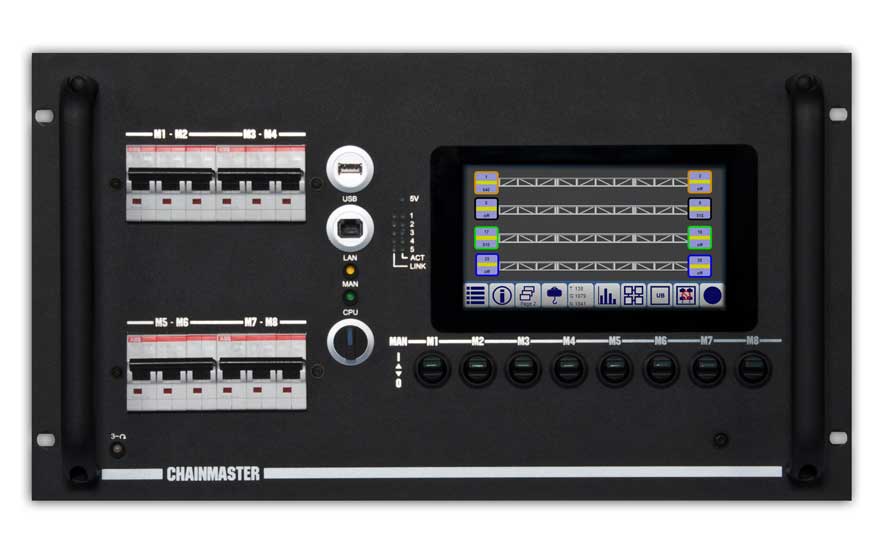

Der Controller CM-850 von ChainMaster
Der Controller CM-850 von ChainMaster.



Neben einem Überlastwert, der bei Erreichen zu einer Gesamtabschaltung führt, kann der Nutzer auch einen zusätzlichen Warnbereich festlegen. Die anliegenden Lastwerte werden übersichtlich auf den Displays der Motorcontroller und Bedieneinheiten angezeigt.

Zusätzlich kann man in einen Diagramm-Modus wechseln, in dem der Lastverlauf in Echtzeit grafisch angezeigt wird. Die moderne Netzwerk-Technologie ermöglicht auch die Konfiguration der Anlagen von einem ins Netzwerk eingebundenen PC auf Browser-Basis oder per Fernzugriff über das Internet. Hierbei lassen sich je nach verwendeter Bedieneinheit bis zu acht Anlagenteile mit jeweils maximal 48 oder 96 Antrieben konfigurieren.

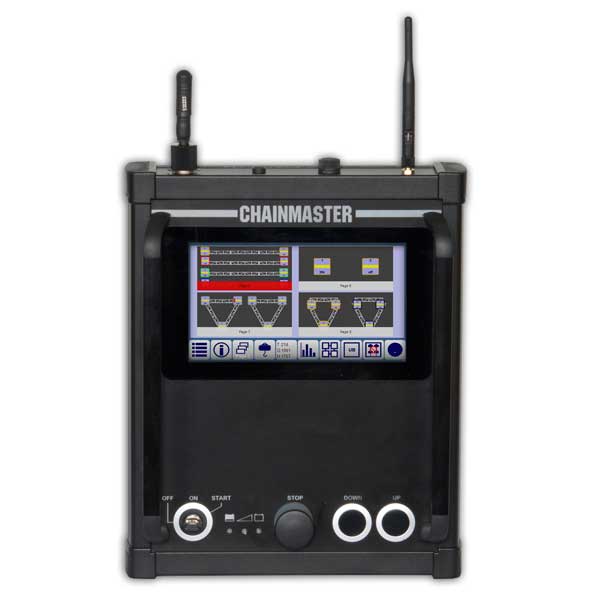

Die Funkfernbedienung zur Serie CM-850 von ChainMaster
Die Funkfernbedienung zur Serie CM-850 von ChainMaster.



Um die optimale Übersicht zu gewährleisten, ist eine Anordnung der Antriebe auf importierbaren Hallenplänen und CAD-Zeichnungen möglich, die über die integrierten USB- und EtherNet-Schnittstellen in das Steuerungssystem eingespielt werden können. Eine Passwortverwaltung gewährleistet den Zugriff verschiedener Nutzer mit flexiblen Nutzungsrechten. Neben einer Auswahl verschiedener Bedieneinheiten mit Touchscreens bis 17 Zoll sind auch Funkfernsteuerungen erhältlich.

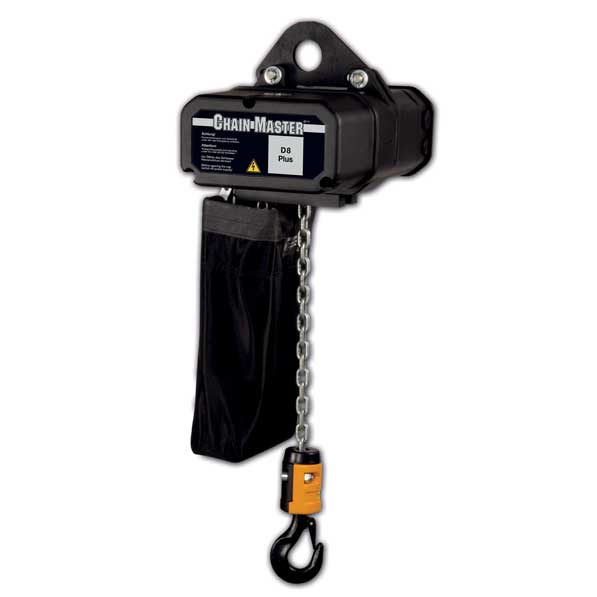

Der passende D8-Kettenzug von ChainMaster

Der passende D8-Kettenzug von ChainMaster.



Die Referenzen

Zu den ersten Referenz-Projekten zählen das Konzerthaus Effenaar im niederländischen Eindhoven und die Ballerup Superarena in Dänemark.

Im Konzerthaus Effenaar wurden 52 D8plus-Kettenzüge mit einer Traglast von 250 und 500 kg Traglast installiert. Jeder Kettenzug ist mit einem zweispurigen Getriebeendschalter, einem Lastmess-Schäkel und einer 24-Volt-DC-Schützensteuerung ausgerüstet. Die Bedienung erfolgt bei diesem Projekt über eine D8plus-StageOperator-Bedienstation, zusätzlich kann eine Funkfernbedienung mit Touchscreen aktiviert werden.

In der Ballerup Superarena kommen 40 Kettenzüge mit einer Traglast von je 500 kg nach D8plus zum Einsatz. Diese sind in Direktsteuerung mit außenliegenden Endschaltern und Lastmesszellen ausgeführt. Die Ansteuerung der Antriebe erfolgt über ein Funkpult mit 17-Zoll-Touchscreen.

Weitere Referenzen sind das City Forum in Euskirchen, das Congress- und Messezentrum in Innsbruck sowie ein Sport- und Trainingszentrum der Bundeswehr.



"Das gestiegene Sicherheitsbewusstsein im Bezug auf Lasterfassungen spiegelt sich deutlich in den Anforderungen der Anwender und Planer wieder. Mit unserem umfangreichen Produktportfolio an Steuerungssystemen und verschiedenen Ausrüstungsvarianten für unsere Kettenzüge können wir flexibel auf Kundenwünsche reagieren und entsprechende Lösungen anbieten", so Alexander Hartung.
