Sennheiser evolution-Zubehör

26.09.2011


Neues Zubehör von Sennheiser für die evolution wireless Funkmikrofone im 1.800-MHz-Bereich.



Als erstes Unternehmen der Branche hat Audiospezialist Sennheiser im Sommer Funksysteme für den 1.800-MHz-Bereich herausgebracht. Ab Oktober gibt es nun neues Zubehör, um das Einrichten größerer Systeme zu erleichtern. Der Antennen-Splitter ASA 1-1G8, der Antennenverstärker AB 3-1G8 und die passive Richtantenne AD 1800 machen die evolution-wireless-Systeme fit für den Multikanal-Einsatz.

„Der Bereich um 1.800 MHz ist in vielen Ländern Europas exklusiv für drahtlose Audioübertragung freigegeben worden. Unter anderem in Deutschland, Österreich und der Schweiz kann der Bereich sogar kostenfrei genutzt werden,“ erklärt Martin Fischer, Produktmanager Professional Wireless Microphones bei Sennheiser. „Das neue Frequenzband ist zukunftssicher und frei von TV-Sendern und Mobilfunk, wodurch eine aufwändige Frequenzplanung entfällt.“

Mit der Serie ew 100 G3-1G8 können Systeme mit bis zu zwölf Kanälen realisiert werden, dafür sind in den Kanalbänken jeweils zwölf kompatible Frequenz-Presets abgelegt oder können frei programmiert werden. Das neue Zubehör macht das Setup nun noch einfacher.

Aktiver Antennen-Splitter ASA 1-1G8

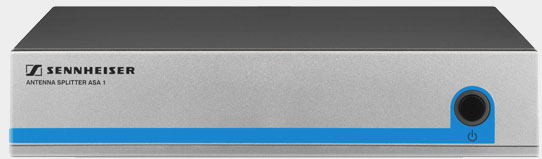

Sennheiser Antennensplitter ASA 1 auf DieReferenz.de



Der aktive Antennen-Splitter der 1G8-Serie versorgt bis zu vier Diversity-Empfänger mit dem HF-Signal von zwei Empfangsantennen (2 x 1:4). Diese Empfänger sowie bis zu zwei Antennenverstärker pro Diversity-Zweig werden über den Splitter mit Strom versorgt. Für die Installation einer 8-Kanal-Anlage können zwei Splitter kaskadiert werden. Durch die integrierte HF-Verstärkung arbeitet der Splitter verlustfrei. Er wird komplett mit acht BNC-Kabeln für den Anschluss der Empfänger geliefert.



Technische Daten Antennen-Splitter ASA 1-1G8

Antennen-Splitter:2 x 1:4 oder 1 x 1:8, aktiv
Frequenzbereich: 1.785 bis 1.805 MHz
Verstärkung: 0 dB (+/- 1 dB)
IIP3: min. 20 dBm, typ. 23 dBm
Impedanz: 50 Ohm
Betriebsspannung: 13,8 V DC (mit Netzteil NT 1-1, separat nach Länderversion zu bestellen)
Stromaufnahme: 350 mA
Gesamtstromaufnahme: max. 2,0 A mit vier Empfängern und 2 x 2 Antennenverstärkern
DC-Speisung Antennenverstärker: 12 V, 130 mA
DC-Speisung Empfänger: 12 V (geschützt gegen rückwärtige Speisung durch den Empfänger), 350 mA
Relative Luftfeuchte: 5 bis 95%
Temperaturbereich (Betrieb): -10° C bis +55° C
Temperaturbereich (Lagerung): -20° C bis +70° C
Abmessungen: ca. 212 x 168 x 43 mm
Gewicht: ca. 1090 g
Lieferumfang: ASA 1-1G8, acht BNC-Kabel (50 cm), Gerätefüße





Antennenverstärker AB 3-1G8

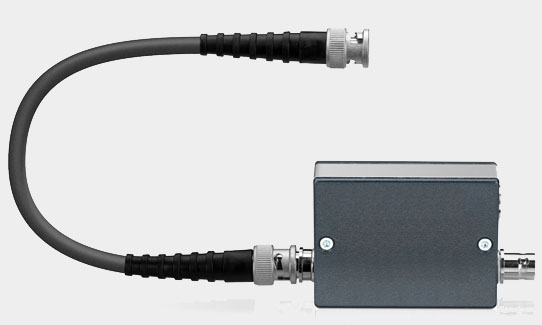

Sennheiser Antennenverstärker AB 3-1-GB auf DieReferenz.de


Der hochwertige, selektive Antennenverstärker AB 3-1G8 arbeitet im Frequenzbereich von 1.785 bis 1.805 MHz. Er verstärkt das Antennensignal um etwa 10 dB und sorgt so auch bei Verwendung von längeren Antennenkabeln für ein genügend großes HF-Signal. Am Splitter können pro Antennenleitung zwei AB 3 kaskadiert werden, was den Gewinn auf 20 dB anhebt.



Technische Daten Antennenverstärker AB 3-1G8

Stromversorgung: 10 – 18 V DC/50 mA, Fernspeisung über Antennenkabel (max. 200 mA), DC wird durchgeschleift
Frequenzbereich: 1.785 bis 1.805 MHz
Verstärkung: > 10 dB
Impedanz: 50 Ohm
Anschlussstecker: BNC
Abmessungen: ca. 95 x 47 x 21 mm
Gewicht: ca. 130 g
Lieferumfang: AB 3-1G8, BNC-Kabel





Passive Richtantenne AD 1800

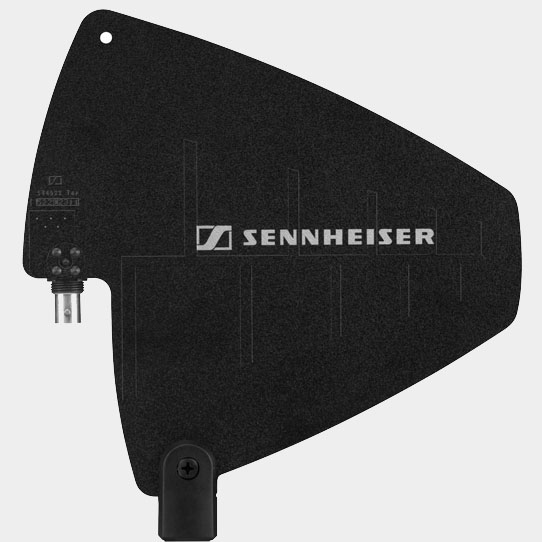

Sennheiser Richtantenne AD 1800 auf DieReferenz.de




Die passive Richtantenne arbeitet im Frequenzbereich 1.400 bis 2.400 MHz. Mit zwei AD 1800 können die Antennenpositionen in schwierigen Umgebungen optimiert werden, was einen Reichweitengewinn bedeutet. Durch die Richtwirkung der Antenne wird das Antennensignal um 4 dB verstärkt, das Vor-/Rückverhältnis beträgt >14 dB. Als Antennenkabel empfiehlt sich das dämpfungsarme GZL 5000, das in diversen Längen zur Verfügung steht.



Technische Daten passive Richtantenne AD 1800

Frequenzbereich: 1.400 bis 2.400 MHz
Öffnungswinkel (-3 dB): ca. 100°
Vor-/Rückverhältnis: > 14 dB
Gewinn: ca. 4 dB
Anschluss: BNC-Buchse, 50 Ohm
Abmessungen: ca. 180 x 192 x 22 mm
Gewicht: ca. 116 g



Das neue Zubehör zur Serie evolution wireless ew 100 G3-1G8 ist ab Oktober erhältlich. Der Frequenzbereich ist nicht zugelassen in Italien, Irland, Nordirland, der Slovakei und der Ukraine.




Verfügbare Sennheiser-Einzelkomponenten und Sets für den Bereich 1.800 MHz

  • Rack-Empfänger EM 100
  • Handsender SKM 100-835, SKM 100-845 und SKM 100-865
  • Taschensender SK 100
  •
  • Presentation Sets ew 112 und ew 122, bestehend aus Rack-Empfänger und Taschensender mit Ansteckmikrofon (Kugel bzw. Niere)
  •
  • HeadSet ew 152, bestehend aus Rack-Empfänger und Taschensender mit Headset-Mikrofon (Niere)
  • Instrument Set ew 172, bestehend aus Rack-Empfänger und Taschensender mit Instrumentenkabel
  • Vocal Sets ew 135, ew 145, ew 165, ew 100-935 und ew 100-945, jeweils bestehend aus Rack-Empfänger und Handsender mit Mikrofonklemme
  • ew 135 mit Mikrofonkopf MMD 835-1 (dynamisch, Niere),
  • ew 145 mit Mikrofonkopf MMD 845-1 (dynamisch, Superniere),
  • ew 165 mit Mikrofonkopf MME 865-1 (Kondensator, Superniere),
  • ew 100-935 mit Mikrofonkopf MMD 935-1 (dynamisch, Niere) und
  • ew 100-945 mit Mikrofonkopf MMD 945-1 (dynamisch, Superniere)




www.sennheiser.com
