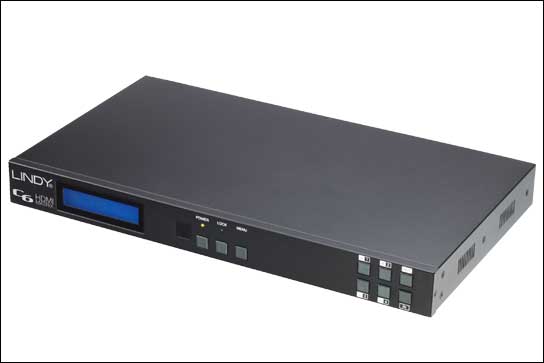

Auf der ISE 2015 präsentiert LINDY einen HDBaseT-4x4-Matrix-Switch für die Übertragung von UHD-4K über bis zu 100 Meter.

Der neue "HDBaseT 4x4 Matrix Switch" von LINDY hat vier HDMI-Eingänge, die beliebig auf vier HDBaseT-Ausgänge geschaltet werden können. HDBaseT stellt eine Bandbreite von bis zu 12 GBit/s bereit, um auch UHD-4K- und Full-HD-3D-Signale verlustfrei über Distanzen bis zu 100 Meter zu übertragen.

Als Kabel werden herkömmliche Netzwerkkabel mit RJ45-Steckern verwendet. Zwar gibt es inzwischen auch bereits digitales Equipment, das über HDBaseT-Eingänge verfügt, üblich sind jedoch HDBaseT-Receiver, die das Signal wieder auf die verschiedenen Signale, wie etwa HDMI, LAN oder RS232 aufsplitten und ausgeben. Da es sich bei HDBaseT um einen Standard handelt, sind jedoch beliebige HDBaseT-Transmitter und -Receiver miteinander kompatibel.

Eine Besonderheit des auf der ISE neu vorgestellten 4x4 Matrix Switches ist es, dass er Receiver mit PoE-Funktionalität unterstützt. Geeignete Receiver benötigen in diesem Fall keine weitere Stromquelle.

Für ein großes Bild der Anschluss-Seite einfach aufs Bild klicken.

Steuersignale übertragen

Mit Unterstützung von HDBaseT 1.0überträgt der Matrix Switch neben Grafiksignalen auch 10/100 MBit-Netzwerksignale, bidirektionale IR-Fernbedienungen und RS 232-Steuerungen. Eine RS 232- und eine 10/100 MBit-Ethernet-Buchse befinden sich auf der Rückseite des Geräts. Entsprechend wird ein Receiver benötigt, der seinerseits RS 232- und Ethernet-Buchsen zur Verfügung stellt.

Nützlich ist dieses Feature vor allem, um Signale für IP-gesteuerte Steckdosen oder für Beamer mit RS 232-Anschluss zu übertragen. Auch könnten beispielsweise ein Digital-Signage-Display oder ein Smart TV über das mitgeleitete Netzwerksignal eine Internetverbindung herstellen.

Neben RS 232 und Netzwerk können auch IR-Fernbedienungssignale übertragen werden. Dazu befindet sich über jedem der vier HDMI-Signaleingänge ein zusätzlicher 3,5-mm-IR-Eingang und ein IR-Ausgang, an den jeweils ein Receiver- und Transmitterkabel für Fernbedienungen angeschlossen werden kann.

Die Receiver an den Bildschirmen haben dementsprechend ebenfalls Anschlüsse für je zwei IR-Kabel. So können sowohl ein an den Receiver angeschlossener Bildschirm per Originalfernbedienung vom Switch aus bedient werden, als auch eine HDMI-Signalquelle vom Bildschirm aus ferngesteuert werden.

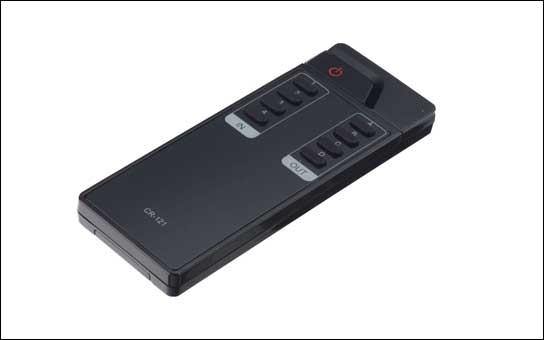

Fernbedienung inklusive beim neuen HDBaseT-4x4-Matrix-Switch von LINDY.

Während zwei der vier Ausgänge ausschließlich über einen HDBaseT-Anschluss verfügen, kann an den anderen beiden Anschlüssen zusätzlich auch ein HDMI-Monitor direkt an den Matrix-Switch angeschlossen werden. Ein optionaler Kontrollmonitor direkt am Matrix-Switch erlaubt es, ein dupliziertes Signal der Übertragung direkt am Switch mitzuverfolgen.

Die Auswahl, welche Signalquelle auf welchen Ausgang geschaltet wird, kann ganz klassisch über Tasten am Switch oder per mitgelieferter Fernbedienung geschehen. Zudem kann der Matrix-Switch auch über RS 232 oder IP-basiert über das Netzwerk ferngesteuert werden. Zur Wahl stehen sowohl Telnet als auch einwebbasiertes GUI.

HDBaseT-geeignete Receiver von LINDY

Ebenfalls auf der ISE zu sehen: Der HDBaseT-geeignete Receiver von LINDY.

Passend zum Matrix Switch Transmitter hat LINDY auch einen Receiver im Sortiment, der die PoE-Funktionalität unterstützt und bei Verwendung entsprechender Transmitter keine zusätzliche Stromversorgung benötigt. Der Receiver bietet neben einem RJ45-Eingang für das HDBaseT-Signal und einer HDMI-Buchse für den Bildschirm weitereAnschlüsse für RS 232, Netzwerk und zwei 3,5-mm-Buchsen für IR-Receiver- und -Emitter-Kabel.

Technische Daten

Unterstützte Grafiksignale: UHD 4K30, Full HD 3D oder Full HD 48 Bit

Sound: Bis Dolby True HD oder DTS HD

Abmessungen: 44 x 26 x 4,4 cm

Gewicht: 3,4 kg bzw. 5,3 kg inklusive Zubehör und externem Netzteil

Empf. VK inkl. MwSt.: 3.639 Euro

Weitere Details im LINDY-Shop unter www.lindy.de/?&pi=38216

HDBaseT

HDBaseT ist ein Standard, auf dessen Basis über herkömmliche Netzwerkkabel mehrere unkomprimierte Signale parallel übertragen werden. Dies umfasst neben Grafiksignalen auch Multikanal-Audio-Signale und optional Steuersignale über RS232, 10/100 MBit Netzwerk,Signale von IR-Fernbedienungen und die Stromversorgung über die HDBaseT Verbindung (PoE-Funktionalität).

Eine Bandbreite von 12 GBit/s erlaubt, auch moderne UHD-4K- oder Full-HD-3D-Signale ohne Qualitätsverluste zu übertragen. Um das Signal auf einem Bildschirm oder Beamer anzeigen zu lassen, benötigt man pro Bildschirm einen HDBaseT-Receiver, der über einen RJ45-Eingang für das HDBaseT-Signal verfügt und die Grafiksignale über HDMI ausgibt. Weitere Signale wie Netzwerk, RS232 etc. werden vom Receiver extrahiert und über separate Buchsen ausgegeben. Wird vom Transmitter und Receiver der PoE-Standard unterstützt, kann auch die Stromversorgung der Receiver über das Netzwerkkabel erfolgen.

Obwohl für die Übertragung klassische Netzwerkkabel verwendet werden, handelt es sich hierbei jedoch nicht um die Übertragung von Netzwerksignalen. Weder Transmitter noch Receiver dürfen demzufolge an Switches oder Hubs angeschlossen werden, da sie durch aktive Netzwerkkomponenten beschädigt werden können.
