Arraybarer Multifunktionslautsprecher des deutschen Herstellers Voice-Acoustic aus Dörverden.
Mit der Modular-10 präsentiert der deutsche Hersteller von Beschallungssystemen, Voice-Acoustic aus Dörverden, das zweite Modell der multifunktionalen Modular-Serie.
Das kompakte und leichte 2-Wege-Topteil ist mit hochwertigen Komponenten neuster Generation bestückt. Das 10-Zoll-Neodym-Chassis weist einen hohen Wirkungsgrad bei geringen Verzerrungen auf. Die Membrane ist wasserfest beschichtet.
Der 1-Zoll-Hochtöner wurde in einem Vergleichstest von über 20 verschiedenen Treibern ausgewählt. Er zeichnet sich durch ein sehr sauberes Ein- und Ausschwingverhalten und geringste Verzerrungen aus. Dies soll sich in einem sehr natürlichen, fein auflösenden Klangbild bei Sprach- und Musikwiedergabe äußern. Auf der Hersteller-Homepage finden sich umfangreiche akustische Messdaten.
Der Anwender kann zwischen zwei verschiedenen, rotierbaren Hörnern wählen: 90 x 40° oder 60 x 40°. Ein Tausch der Hörner ist auch nachträglich möglich. Zur Ausrichtung auf einem Stativ oder Distanzstange verfügt die Modularserie über einen +/- 18° neigbaren Hochständerflansch.
Ebenso wie in der großen Modular-15 kommt bei der Modular-10 die beim Patentamt eingetragene "Easyfly-Mechanik" und die "Arraybarkeit mit Interferenzminimierung" zum Einsatz.

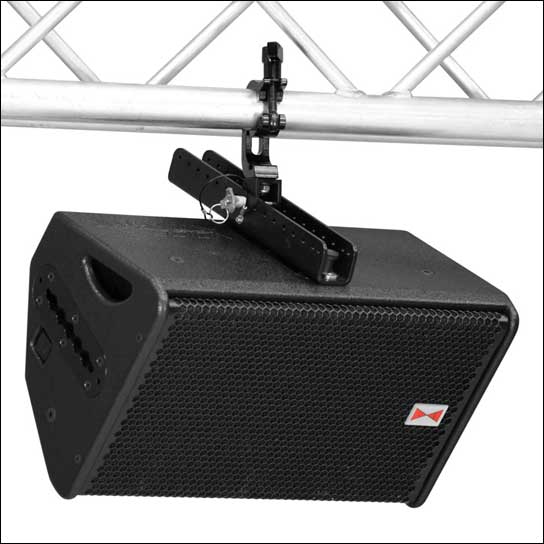

Mit der Easy-Fly Mechanik ist ein werkzeugloses Aufhängen und exaktes Ausrichten in der horizontalen und vertikalen Achse in wenigen Sekunden möglich. Die Modular ist an zwei Gehäuseseiten mit diesen speziellen Flugschienen ausgestattet, so dass der Lautsprecher mit der gleichen Hardware senkrecht und waagerecht geflogen werden kann.
Die Arraybarkeit mit Interferenzminimierung erlaubt einen Betrieb von mehreren Lautsprechern nebeneinander. Die Modular-Serie ist laut Hersteller die weltweit erste arraybare Multifunktionsbox. Das rotierbare Horn wird dazu so gedreht, dass der Abstrahlwinkel 40° horizontal beträgt.

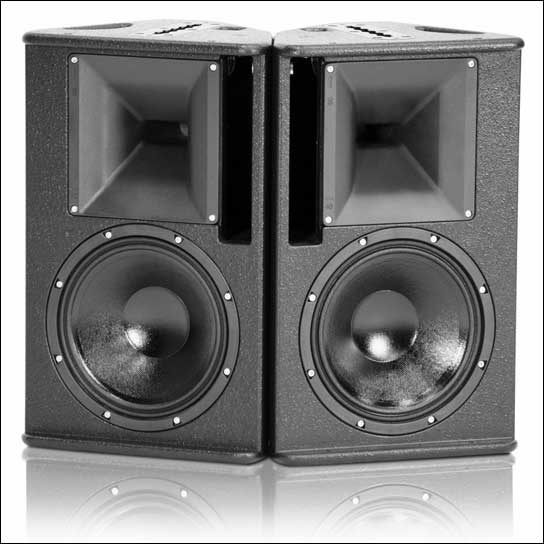

Zwei Modular mit dem 60 x 40°-Horn strahlen zusammen im Zweier-Array 80 x 60° ab. Die seitliche, starke Trapezform des Lautsprechergehäuses ist dem schmaleren Abstrahlwinkel des Hornes angepasst. So gibt jedes Horn nur in seinem definierten Winkel die Hauptenergie ab und die Interferenzen zwischen den Schallquellen werden auf das geringste mögliche Maß reduziert. Für den Anwender eröffnet sich dadurch die Möglichkeit, mit nur einem Lautsprechertyp ein größeres Einsatzfeld abzudecken.

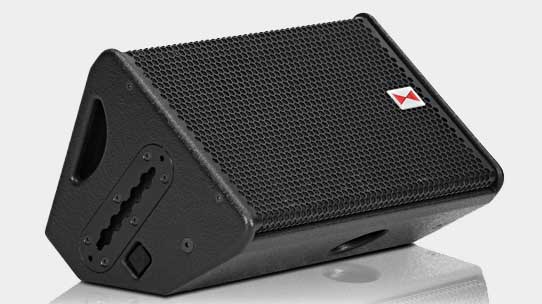

Für den Einsatz als Bühnenmonitor ist die Modular-10 mit zwei Monitorschrägen ausgestattet: 50° Neigung, wenn sich der Akteur dicht am Lautsprecher befindet und 21° Neigung, wenn die Entfernung größer ist und der Monitorlautsprecher zum Beispiel bei TV Produktionen nicht im Fernsehbild mit aufgenommen werden soll.
Technische Daten
Bestückung: 1 x 10" Neodym Tiefmitteltöner (LF) mit 2,5" Schwingspule, gegen Feuchtigkeit imprägniert, 1 x 1" Neodym Hochtöner (HF) mit 1,7" SchwingspuleSystem: 2-Wege arraybarer Multifunktionslautsprecher, Bassreflex
Frequenzgang: 80 - 18.000 Hz
Abstrahlverhalten (hxv): 60 x 40°, austausch-, rotierbar- und arraybar (Wechselhörner); 90 x 40°, austausch-, rotierbar- und arraybar (Wechselhörner)
Anschlussimpedanz bi-amping: LF 8 Ω, HF 8 Ω
Leistung LF 8 Ω: 350 W AES, 525 W programm, 1.050 W peak
Leistung HF 16 Ω: 50 W AES, 75 W programm, 150 W peak
Wirkungsgrad: 1 W/1 m: LF 99 dB, HF 110 dB
Schalldruck bei AES / programm / peak Leistung: 124,5 dB / 126 dB / 129 dB
Anschlüsse: 4 x Neutrik NL4 Speakon In/Out (alle Kanäle durchgeschliffen), Belegung: +/-1 HF, +/-2 LF
Griffe: 3 Griffmulden
Gummifüße: 7 Stück, jeweils 3 Stück unten und 4 Stück an der Monitorschräge
Rigging/Aufstellung im mobilen Betrieb: Flugbetrieb senkrecht und quer mittels Easyfly-Mechanik, Stativ- oder Distanzstangenbetrieb mit integriertem neigbaren Hochständerflansch, Verstellung +/- 18° in 4°-Schritten
Montage in Festinstallationen: acht M10-Montagepunkte mit 5-mm-Stahlinnenwinkeln, integrierter Hochständerflansch für neig- und schwenkbare Wandhalterungen, zwei rückseitige M6-Aufnahmepunkte für dezente neig- und schwenkbare Wandhalterung; mittels Easyfly-Mechanik und Zubehör senkrecht und quer an Traversen oder Raumdecken montierbar
Gehäuse: 15 mm und 24 mm (24er Schallwand und Rückseite) Birkenmultiplex, CNC gefräst, vernutet und verschraubt
Oberfläche: Schwarzer Warnex Strukturlack RAL-9005, 2-fach lackiert, Oberfläche ausbesser- und restaurierbar; optional sind innerhalb weniger Tage andere Oberflächenfarben nach RAL-Tönen möglich
Gitter: Verzinktes und schwarz gepulvertes Wabengitter RAL-9005, 10 mm Akustikschaum hinter Gitter, Frontlogo; optional sind andere Gitterfarben in RAL-Tönen lieferbar sowie verchromte Frontgitter mit oder ohne hinterlegtem Schaum
Maße (H x T x B): 52,0cm x 32,1cm x 26,7cm
Gewicht: 12,8 kg
