Will man ein Beschallungssystem exakt und effizient planen, ist die präzise Simulation der Lautsprecher-Arrays absolut unerlässlich. Die wichtigsten Aspekte bei der Systemplanung sind der Abstrahlbereich, die Ausrichtung der einzelnen Lautsprecher und der mechanische Aufbau der Line-Arrays.
Eigens zu diesem Zweck hat d&b audiotechnik die Simulationssoftware ArrayCalc konzipiert, die zur Planung von Line- und Subwoofer-Arrays dient. Beständige Weiterentwicklung in allen Bereichen war für d&b schon immer eine wesentliche Maxime, daher ist ArrayCalc jetzt in einer neuen aktualisierten Version erhältlich. Bereits die Software-Pakete der Version 5 von ArrayCalc, die 2009 auf den Markt kam, brachten den Anwendern maßgeschneiderte Neuerungen wie die Berechnungen für Subwoofer-Arrays und eine ausgeklügelte Time-Alignment-Funktion. Mit der neuen Version 6 hat d&b diesen bewährten Leistungs- und Funktionsumfang aufs Neue erweitert.
Neben den zahlreichen neuen Features wie beispielsweise die größere Anzahl an Hörerflächen, Arrays und Subwoofern, finden sich vor allem eine Vielzahl exklusiver und realitätsnaher Funktionen. So stehen für die Simulation der Pegelverteilung und des absoluten Pegels eine Reihe verschiedener Anregungssignale zur Auswahl wie Sinus, Terzrauschen, Rosa Rauschen oder Rauschen nach DIN IEC 60268.
Bei der Simulation wird auch die Schallabsorption der Luft berücksichtigt, die von Frequenz, Temperatur und Luftfeuchtigkeit abhängt. Jeder Lautsprechertyp entspricht jetzt exakt einem realen System, einschließlich aller spezifischen Setups wie Line/Arc, CUT, HFC oder INFRA. Um realistische und reproduzierbare Ergebnisse zu erzielen, wird für alle Arrays und ihre einzelnen Bestandteile der Headroom vor Pegelreduzierung (Gain Reduction - GR) berechnet.

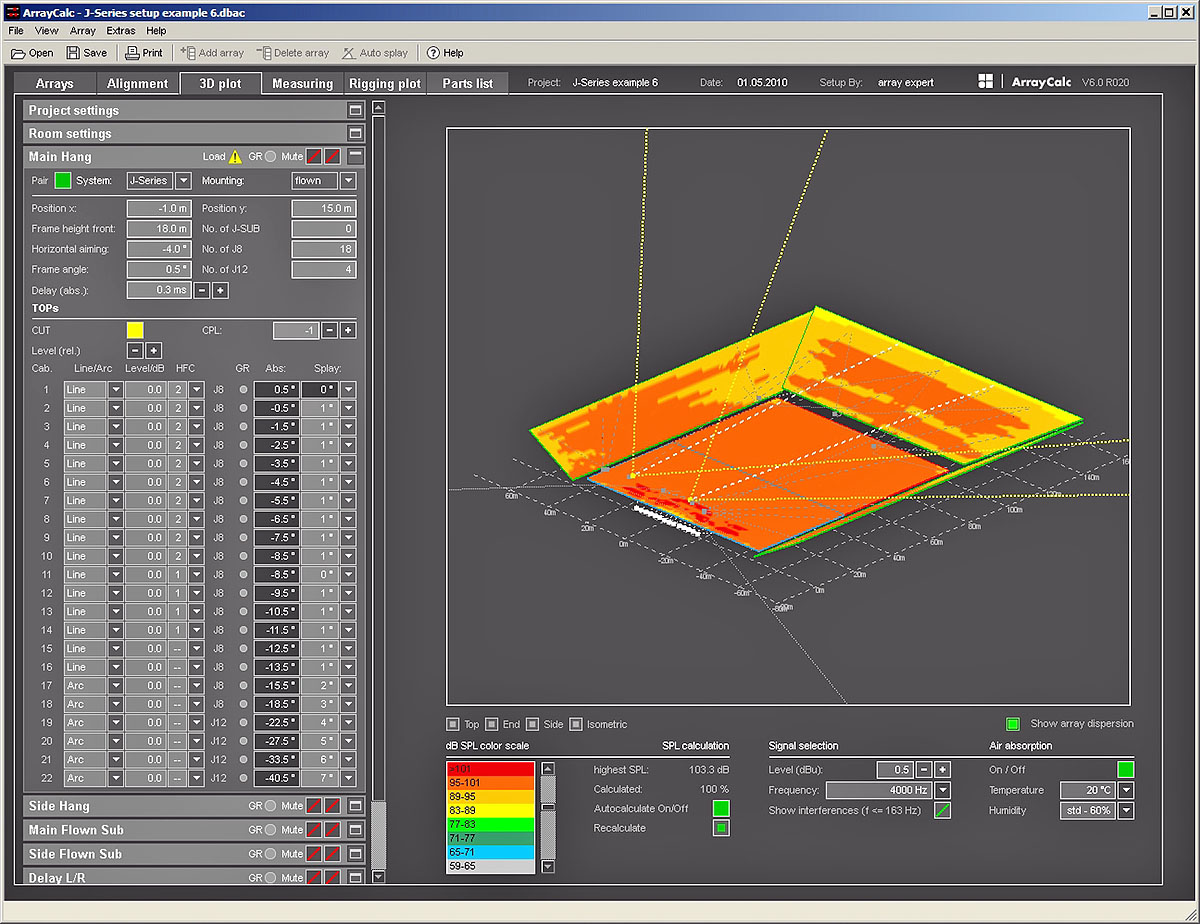

Im 3D-SPL-Level-Mapping wird für alle ausgewählten Hörerflächen die Pegelsummierung aller aktivierten Arrays für wählbare Frequenzbänder berechnet und angezeigt. In den LF-Frequenzbereichen erfolgt dies optional mittels komplexer Addition (Darstellung von Interferenzen). Die Ergebnisse werden in einem Mapping-Diagramm mit verschiedenen Standardansichten und einer Zoom-Funktion dargestellt. Bei Aktivierung der Funktion “Autocalculate” wird jede akustisch relevante Änderung am Systemaufbau gleich neu berechnet und das Ergebnis fast zeitgleich in geringer Auflösung angezeigt. Die Auflösung wird dann schrittweise verfeinert, bis die Berechnung abgeschlossen ist. Das erlaubt schnelles und effizientes Planen ohne lange Wartezeiten.

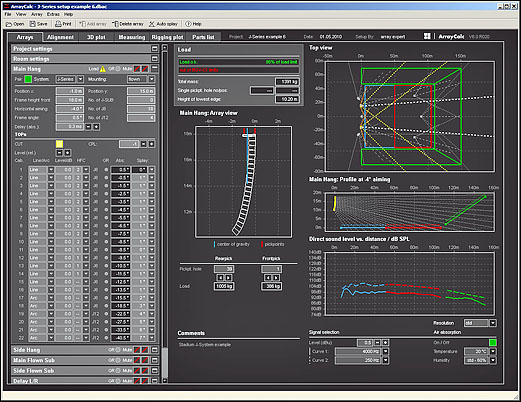

Noch ein innovatives Highlight ist die erweiterte Alignment-Funktion: Sie ermöglicht die Anpassung der Laufzeiten verschiedener Arrays, Fill-Systeme, Delays und Groundstacks auf einen wählbaren Referenzpunkt. Um alle während des Alignment-Vorgangs auftretenden Änderungen abzubilden, wird auch das Time-Alignment der Subwoofer-Arrays mit eigenem Testpunkt angezeigt.
Die neue ArrayCalc-V6-Software steht ab sofort auf der d&b-Homepage unter Support/Downloads zum Download zur Verfügung und ist ein umfangreiches Werkzeug, um schnelle, exakte und realistische Ergebnisse zu erzielen. Echte Werte für echte Systeme: d&b System-Reality eben.
